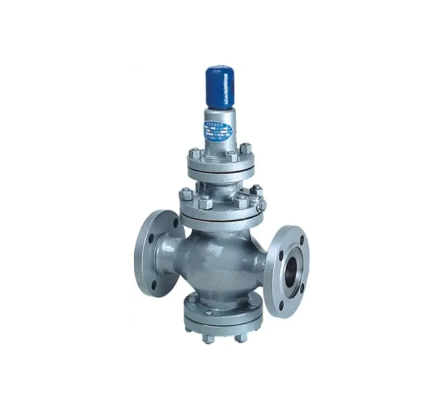

y43h蒸汽減壓閥工作原理:
1、反饋閥瓣運動減壓閥出廠時,調節彈簧處于自由狀態,此時,主閥瓣和反饋閥瓣處于關閉狀態。使用時按順時針轉動調節螺釘,葉索調節彈簧,彈簧下座推動膜片向下運動,克服反饋閥瓣彈簧阻力打開反饋閥瓣。
2、主閥運動:介質通過閥前控制管路,經過反饋閥瓣,進入活塞上方氣腔形成一個作用力。由于活塞面積大于主閥閥瓣面積,活塞在介質作用力的作用下向下移動,克服活塞環與氣缸壁的摩擦阻力、主閥閥瓣彈簧壓縮彈力、介質對主閥閥瓣的作用力推動主閥閥瓣離開主閥閥座,使介質流向閥后。
3、減壓狀態:閥后部分介質通過閥后控制管路進入膜片下方氣腔,對膜片形成向上的推力,當閥后壓力升高到一定程度時,這個推力與預調的彈簧力平衡。閥門的開啟程度確定,介質經閥門節流后流向閥后形成一定壓力。
