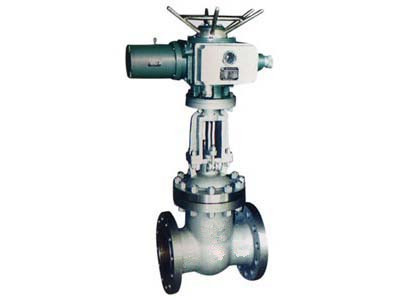

沃茨閥門電動法蘭閘閥概述：
電動法蘭閘閥適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～550℃的石油、化工、水力、火力電站各種系統的管路上，切斷或接通管路介質。電動閘閥適用介質為：水、油品、蒸氣、及酸、堿、氨、尿素、含硫天然氣等。閘閥操作方式有：手動、齒輪傳動、電動、氣動等。
沃茨閥門電動法蘭閘閥特點：
1、電動法蘭閘閥結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、閘閥密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、閘閥驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、電動閘閥廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
沃茨閥門電動法蘭閘閥鏈接尺寸：
| 公稱通徑DN(in) | 1.6Mpa外形尺寸表 | ||||||||
| L | D | D1 | D2 | b | z-Φd | L1 | H | do | |
| 40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 590 | 595 | 365 |
| 50 | 250 | 160 | 115 | 100 | 16 | 4-Φ18 | 590 | 653 | 365 |
| 65 | 265 | 180 | 145 | 120 | 18 | 4-Φ18 | 590 | 665 | 365 |
| 80 | 280 | 195 | 160 | 135 | 20 | 8-Φ18 | 590 | 725 | 365 |
| 100 | 300 | 215 | 180 | 155 | 20 | 8-Φ18 | 590 | 787 | 365 |
| 125 | 325 | 245 | 210 | 185 | 22 | 8-Φ18 | 590 | 806 | 365 |
| 150 | 350 | 280 | 240 | 210 | 24 | 8-Φ23 | 590 | 955 | 365 |
| 200 | 400 | 335 | 295 | 265 | 26 | 12-Φ23 | 590 | 1105 | 365 |
| 250 | 450 | 405 | 355 | 320 | 30 | 12-Φ25 | 810 | 1343 | 470 |
| 300 | 500 | 460 | 410 | 375 | 30 | 12-Φ25 | 810 | 1516 | 470 |
| 350 | 550 | 520 | 470 | 435 | 34 | 16-Φ25 | 810 | 1678 | 470 |
| 400 | 600 | 580 | 525 | 485 | 36 | 16-Φ30 | 830 | 1849 | 550 |
| 450 | 650 | 640 | 585 | 545 | 38 | 20-Φ30 | 830 | 1937 | 550 |
| 500 | 700 | 705 | 650 | 608 | 42 | 20-Φ34 | 830 | 2234 | 550 |
| 600 | 800 | 840 | 770 | 718 | 46 | 20-Φ41 | 870 | 2432 | 320 |
| 700 | 900 | 910 | 840 | 788 | 48 | 24-Φ41 | 870 | 2489 | 320 |
| 800 | 1000 | 1020 | 950 | 898 | 50 | 24-Φ41 | 1170 | 2643 | 570 |
| 900 | 1100 | 1125 | 1050 | 998 | 52 | 28-Φ41 | 1170 | 2945 | 570 |
| 1000 | 1200 | 1255 | 1170 | 1110 | 54 | 28-Φ42 | 1170 | 3083 | 570 |
| 1200 | 1350 | 1485 | 1390 | 1325 | 56 | 32-Φ48 | 1170 | 3382 | 570 |
